新闻资讯

NEWS CENTER

联系我们

CONTANT US

东莞市铁木真仪器科技有限公司

联系人：丁小姐
手机：18926810706
电话：0769-85991889
传真：0769-85991865
邮件：t_machine@126.com
网址：http://www.tmachine.net
地址：东莞市道滘镇上梁洲五横路1号

当前位置： 首页 >> 新闻资讯 >> 公司新闻 >> 查看详情

公司新闻

什么是盐雾试验及影响盐雾试验的因素

来源： 铁木真科技 日期：2022-10-26 11:20:48 点击： 属于：公司新闻

什么是盐雾试验
电镀件在使用过程中，会慢慢地发生腐蚀（为什么会腐蚀详见《面对复杂工艺时，你该有的思路》）。
盐雾试验就是人为的模拟盐雾环境条件来考核电镀件耐腐蚀性能的环境试验。
可以这么讲，如果盐雾实验一直做，做到足够时间，目前工艺下的电镀件一定是会生锈腐蚀的。但是这样做的时间会太长！
所以一般盐雾实验可分为两类，一类是天然环境暴露试验，另一类为人工加速模拟盐雾环境试验。
后者盐雾环境的“盐”的浓度,可以是一般天然环境盐雾含量的几倍或几十倍，使腐蚀速度大大提高，对产品进行盐雾试验，得出结果的时间也大大缩短。
如在天然暴露环境下对某产品样品进行试验，待其腐蚀可能要1年，而在人工模拟盐雾环境条件下试验，只要24或48小时，即可得到相似的结果。
通常意义上讲的盐雾实验，一般指是是后者，常见的有以下几种。

1. 中性盐雾试验（NSS）
出现最早目前应用领域最广的一种加速腐蚀试验方法。
一般采用5%的氯化钠盐水溶液，溶液PH值调在中性范围（6.5～7.2）作为喷雾用的溶液。
试验温度均取35℃，要求盐雾的沉降率在1～2ml/80cm/h。

2.醋酸盐雾试验（ASS）
是在中性盐雾试验的基础上发展起来的。主要模拟城市污染大气和酸雨环境。
在5%氯化钠溶液中加入一些冰醋酸，使溶液的PH值降为3左右，溶液变成酸性，最后形成的盐雾也由中性盐雾变成酸性。
它的腐蚀速度要比NSS试验快3倍左右。

3.铜盐加速醋酸盐雾试验（CASS）
铜盐加速醋酸盐雾试验诞生时间相对较晚，是近期发展起来的一种快速盐雾腐蚀试验。
试验温度为50℃，盐溶液中加入少量铜盐-氯化铜，强烈诱发腐蚀。
它的腐蚀速度大约是NSS试验的8倍。
此种试验条件比上面两种更严酷，主要用在镍组合镀层的抗蚀性能检验。

4.总结

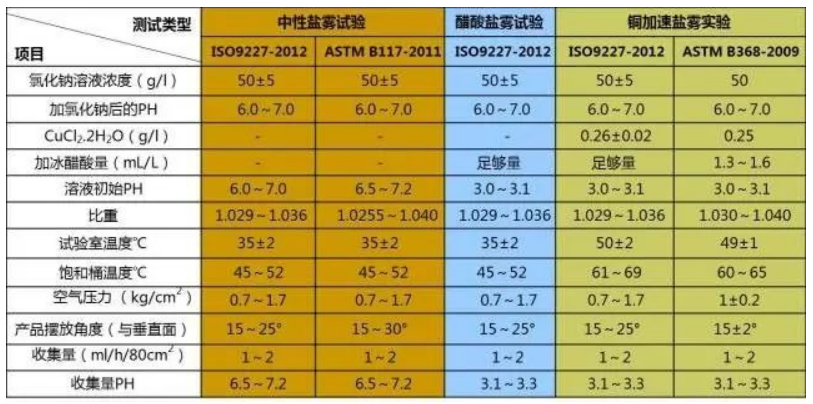

以上是最常见的三种盐雾试验，具体的指标、试验条件及参考标准如下图所示。
从指标上可以看出，影响腐蚀速度的因素有很多，总结一下，有
—温度
—溶液成分
—溶液浓度
—PH值
—金属状态（电位差、厚度、比例、晶体结构）
— 样品摆放角度
—沉积速度
盐雾试验的指标

上一新闻：紫外线光灯试验箱的试验原理介绍

下一新闻：T-MACHINE碳弧老化试验机的工作原理

新闻资讯

联系我们

东莞市铁木真仪器科技有限公司

公司新闻

什么是盐雾试验及影响盐雾试验的因素

友情链接
